Biến tần ACS800 Single drives

Biến tần ACS800 là một dòng sản phẩm cao cấp của ABB, được thiết kế chuyên biệt cho các ứng dụng công nghiệp đòi hỏi độ tin cậy cao, khả năng quá tải lớn và điều khiển chính xác.

Với dải công suất rộng từ 0,55 đến 5600 kW, ACS800 là giải pháp linh hoạt cho nhiều ngành công nghiệp như giấy, kim loại, khai khoáng, xi măng, năng lượng, hóa chất và dầu khí.

Điều khiển momen trực tiếp (DTC): Công nghệ độc quyền của ABB, mang lại độ chính xác cao về tốc độ và momen mà không cần encoder, khả năng quá tải cao, khởi động mượt mà và phản ứng cực nhanh.
Thiết kế công nghiệp bền bỉ: Lắp ráp với các thành phần có tuổi thọ cao, phù hợp với môi trường khắc nghiệt.
Tích hợp và lập trình Linh hoạt: Tích hợp sẵn nhiều tính năng (lọc, phanh, I/O), giao diện lập trình hai cấp độ (tham số và khối tự do).
Giải pháp Harmonic & EMC toàn diện: Các dòng -31, -37, -37LC tích hợp sẵn bộ lọc harmonic chủ động, đạt tổng méo dòng (THDi) <5%. Tích hợp sẵn hoặc tùy chọn bộ lọc EMC đáp ứng các tiêu chuẩn EN 61800-3 (C2/C3).

Ứng dụng:

Nước & Xử lý nước thải: Điều khiển bơm, máy thổi khí, quạt.
Sản xuất & Chế biến: Băng tải, máy trộn, máy kéo sợi, máy đùn.
Năng lượng & Dầu khí: Máy nén, bơm, quạt gió.
Hàng hải & Cảng biển: Cần cẩu, tời, cửa đập.
Công nghiệp nặng: Máy cán thép, máy nghiền, máy kéo giấy, quạt hút lò.

CHI TIẾT SẢN PHẨM

Các dòng biến tần ACS800 & Ứng dụng chính

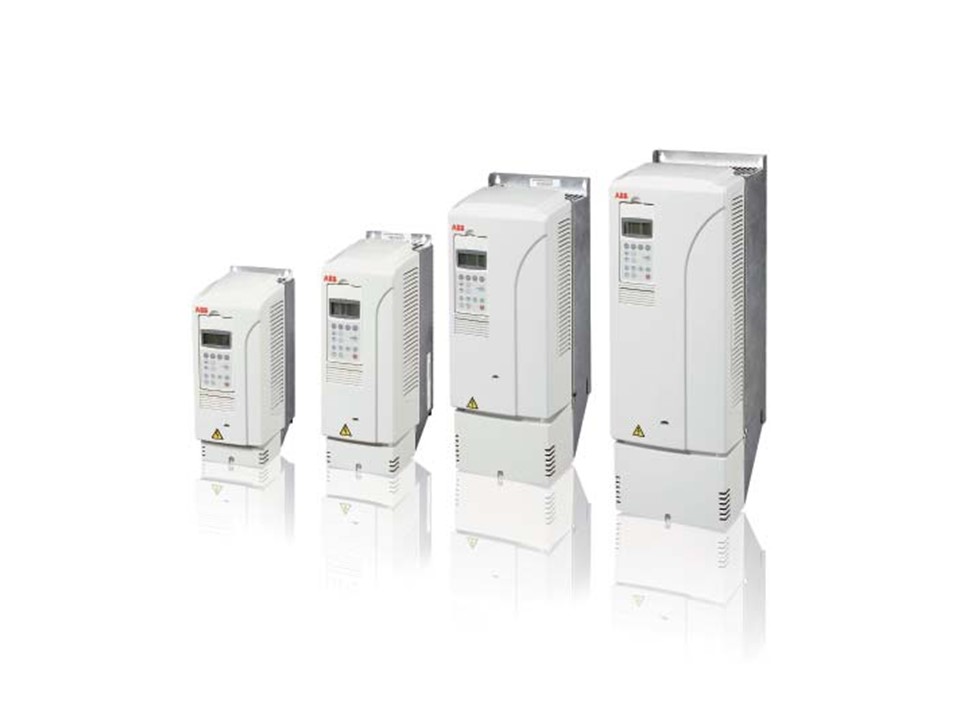

1. ACS800-01 – Biến tần gắn tường:

Nhỏ gọn, hoàn chỉnh, tích hợp sẵn các tính năng như cuộn kháng lọc, bộ lọc EMC và bộ chuyển đổi phanh.
Phù hợp cho các ứng dụng yêu cầu tiết kiệm không gian, lên đến 200 kW.

2. ACS800-11 – Biến tần gắn tường tái tạo năng lượng (Regenerative):

Tích hợp bộ nguồn chủ động (active supply unit), cho phép hồi trả năng lượng về lưới điện.
Phù hợp cho ứng dụng cần hãm tái sinh và tiết kiệm năng lượng (lên đến 110 kW).

3. ACS800-31 – Biến tần gắn tường với harmonic thấp:

Giải pháp harmonic tích hợp ngay bên trong, đáp ứng các tiêu chuẩn harmonic khắt khe mà không cần thiết bị lọc ngoài (lên đến 110 kW).

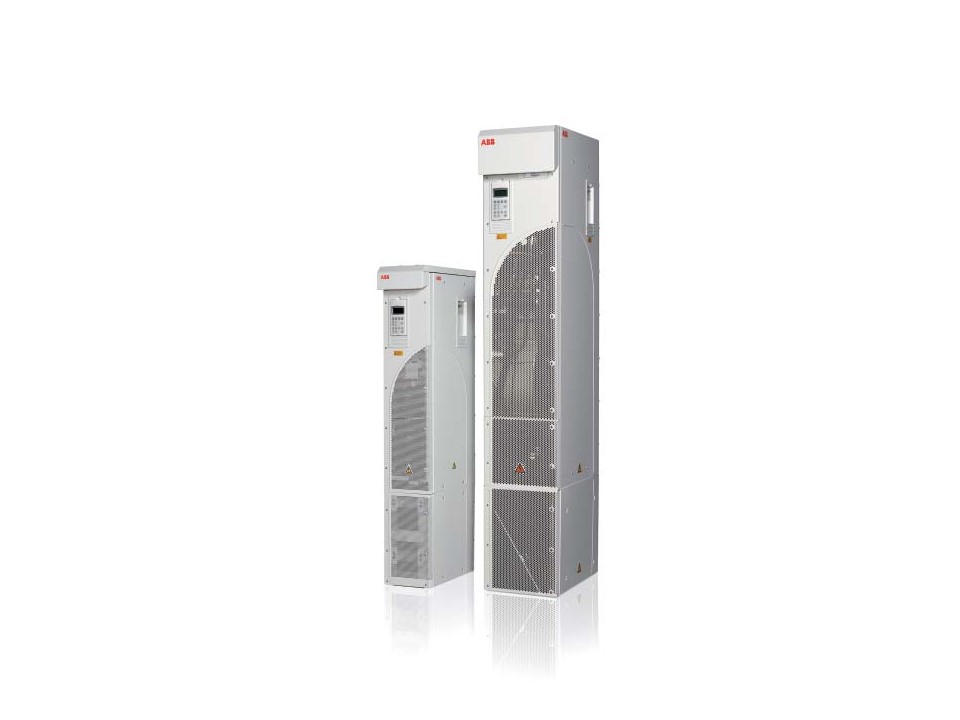

4. ACS800-02 – Biến tần đứng tự do:

Thiết kế dạng giá sách độc đáo, lắp đặt linh hoạt theo hai hướng.
Thích hợp cho không gian hạn chế, dải công suất từ 45 đến 560 kW.

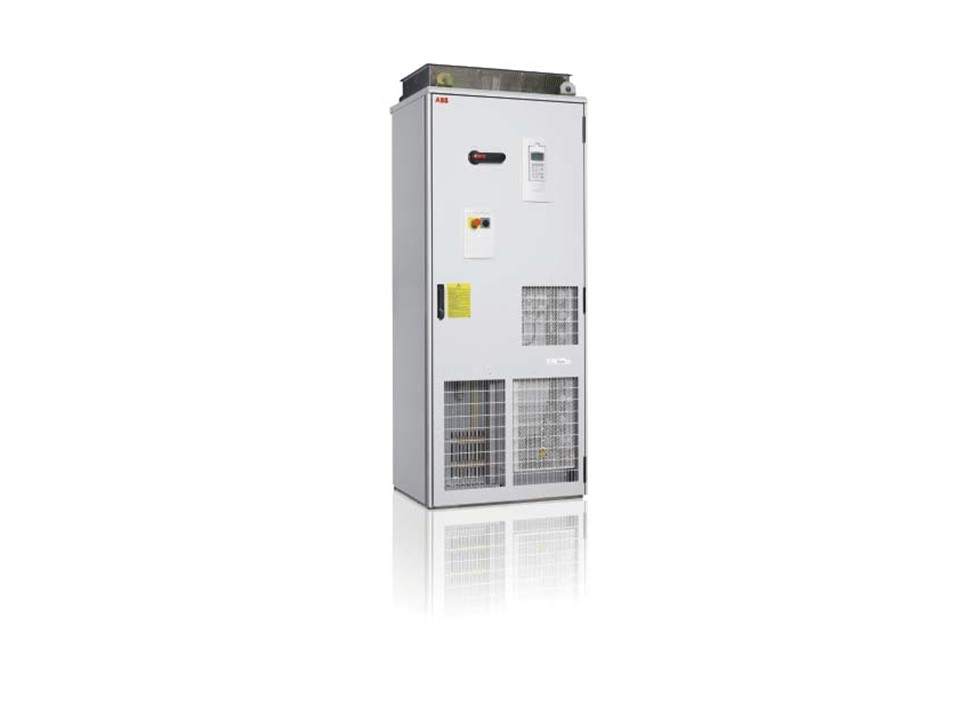

5. ACS800-07 – Biến tần tủ điện:

Cấu hình tiêu chuẩn hóa, có thể tùy chỉnh cao.
Thích hợp cho ứng dụng công nghiệp nặng với dải công suất rộng lên đến 2800 kW.

6. ACS800-07LC – Biến tần làm mát bằng chất lỏng:

Thiết kế tủ kín hoàn toàn, tản nhiệt hiệu quả bằng chất lỏng, hoạt động êm và phù hợp với môi trường khắc nghiệt (200–5600 kW).

7. ACS800-17, ACS800-17LC – Biến tần tủ điện có tái tạo năng lượng và làm mát bằng chất lỏng:

Dòng tái tạo công suất cao cho ứng dụng cần hãm tái sinh và tiết kiệm năng lượng quy mô lớn.

8. ACS800-37, ACS800-37LC – Biến tần tủ điện harmonic thấp và làm mát bằng chất lỏng:

Giải pháp harmonic thấp cho công suất cao, đáp ứng các tiêu chuẩn chất lượng điện năng nghiêm ngặt như IEEE 519.

Mã biến tần
Kế hoạch bảo dưỡng ACS800
Thông số kỹ thuật

Điện áp cấp
Điện áp và công suất P_N	• Điện áp đầu vào: 3 pha, với nhiều dải: + U2IN: 208 – 240 V (±10%) + U3IN: 380 – 415 V (±10%) + U5IN: 380 – 500 V (±10%) + U7IN: 525 – 690 V (±10%) (600 V cho UL, CSA) • Tần số lưới: 48 – 63 Hz • Dải công suất: Từ 0,55 kW đến 5600 kW, tùy theo dòng và điện áp cụ thể (chi tiết trong các bảng định mức cho từng loại ACS800-01, -02, -07…).
Kết nối với động cơ
Điện áp	3 pha, từ 0 đến điện áp đầu vào (U2IN/U3IN/U5IN/U7IN)
Tần số	0 đến ±300 Hz (0 đến ±120 Hz khi sử dụng bộ lọc du/dt tùy chọn)
Chế độ điều khiển	• Điều khiển momen trực tiếp (DTC – direct torque control)
Khả năng quá tải:	• Chế độ sử dụng thông thường (Light-overload): Cho phép dòng điện 110% định mức trong 1 phút, lặp lại sau mỗi 5 phút (ở 40°C). • Chế độ sử dụng nặng (Heavy-duty): Cho phép dòng điện 150% định mức trong 1 phút, lặp lại sau mỗi 5 phút (ở 40°C).
Mạch thắng (Braking chopper):	• Tích hợp sẵn cho tất cả các dòng ACS800. • Là tiêu chuẩn cho khung R2, R3 và R4 (chỉ 690V). Là tùy chọn cho các khung khác. • Điều khiển phanh được tích hợp, giám sát trạng thái và phát hiện lỗi.
