Biến tần ABB ACS880 – Linh hoạt, Hiệu suất cao và All-Compatible

1. Tổng quan dòng biến tần ACS880

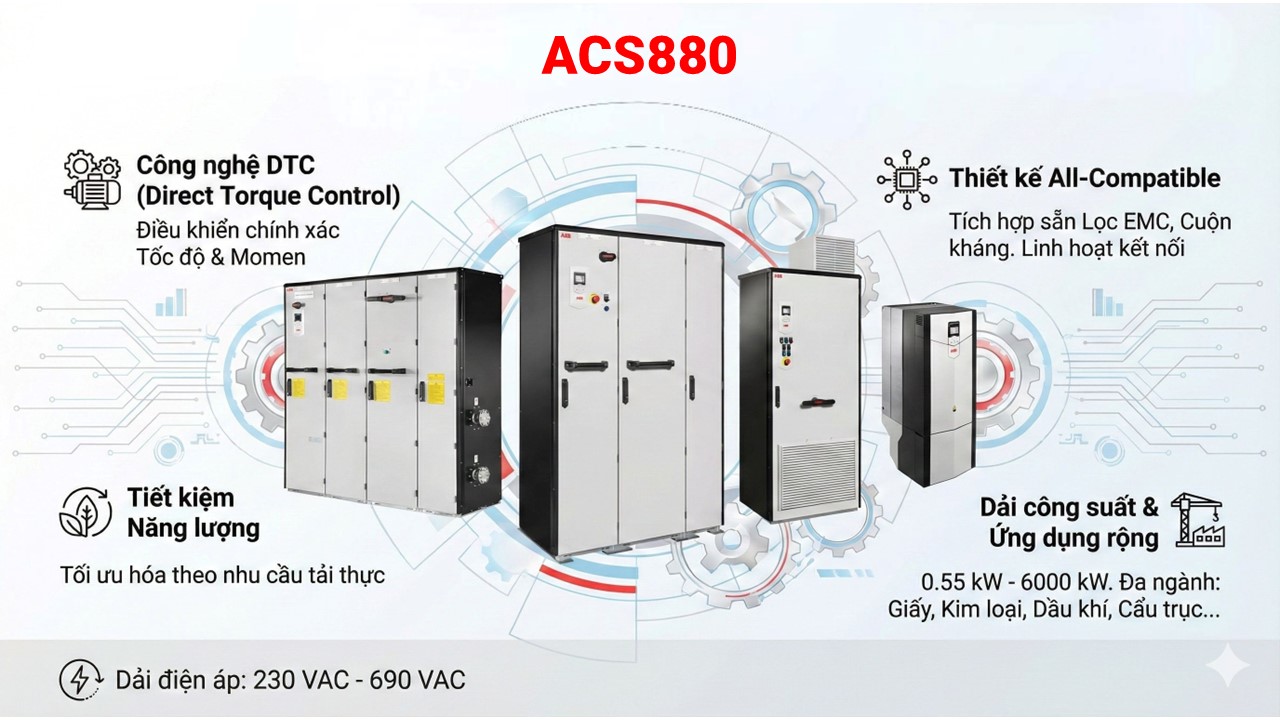

Giới thiệu về biến tần ACS880.

ACS880 là dòng biến tần công nghiệp cao cấp của ABB, nổi bật với thiết kế “all-compatible” (tương thích toàn diện), linh hoạt và hiệu suất vận hành xuất sắc. Dòng biến tần này được tích hợp công nghệ điều khiển momen trực tiếp DTC (Direct Torque Control) – đặc trưng của ABB – giúp điều khiển tốc độ và momen động cơ chính xác, hỗ trợ hầu như mọi loại động cơ và ứng dụng. Với kiến trúc all-compatible thống nhất, ACS880 dễ dàng kết nối và tương thích với các hệ thống tự động hóa, đáp ứng yêu cầu đa dạng của người dùng trong nhiều ngành công nghiệp.

Việc sử dụng biến tần ABB ACS880 không chỉ nâng cao hiệu suất mà còn giúp tiết kiệm năng lượng đáng kể bằng cách điều chỉnh tốc độ/momen động cơ theo đúng nhu cầu tải. ACS880 được ABB thiết kế hướng tới tính tiện lợi cho người dùng: hầu hết các tính năng cần thiết đều được tích hợp sẵn trong một thiết bị nhỏ gọn, từ bộ lọc EMC, cuộn kháng đến mạch hãm tái sinh… giúp giảm thời gian thiết kế, lắp đặt và chạy thử hệ thống. Dải công suất của dòng ACS880 rất rộng, từ 0,55 kW (0,75 HP) cho các ứng dụng nhỏ đến hàng nghìn kW (tối đa ~6000 kW / 8050 HP) cho các hệ thống lớn.

Tương ứng, dải điện áp đầu vào cũng trải rộng từ 230 VAC đến 690 VAC để phù hợp với lưới điện công nghiệp thông dụng. Nhờ thiết kế linh hoạt và đồng bộ, biến tần ABB ACS880 có thể đáp ứng mọi yêu cầu truyền động động cơ trong hầu hết lĩnh vực – từ sản xuất giấy, kim loại, dầu khí, khai khoáng cho đến cẩu trục, băng tải, máy chế biến và nhiều ứng dụng đặc thù khác.

2. Biến tần đơn ACS880 (Single drives)

ACS880 Single drives.

ACS880 single drives là các biến tần đơn lẻ, dạng độc lập dùng cho từng động cơ riêng biệt, được thiết kế thành một khối compact sẵn sàng sử dụng. Dòng single drive ACS880 có hai kiểu cấu hình chính: loại gắn tường (wall-mounted) và loại tủ tích hợp sẵn (cabinet-built).

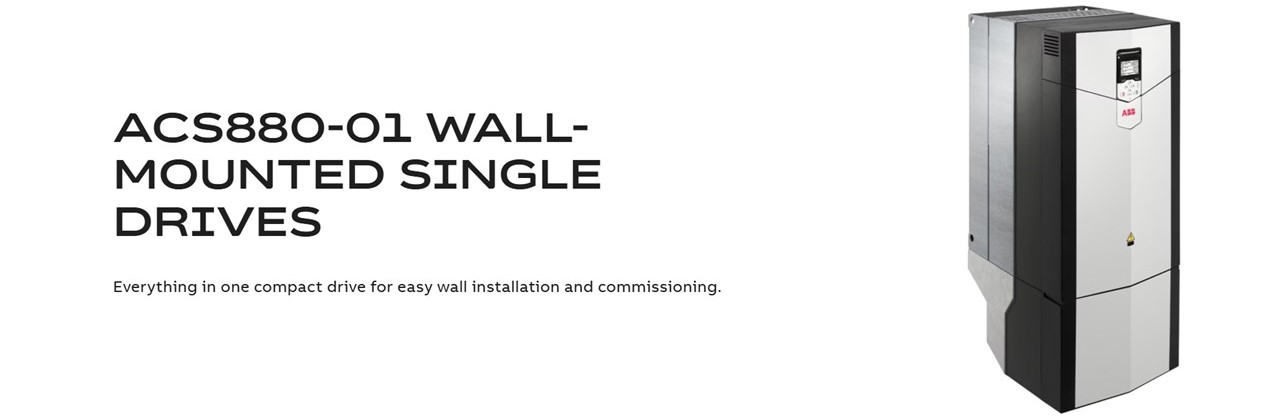

– Biến tần gắn tường:

• Đây là các model ACS880-01 nhỏ gọn, có thể lắp trực tiếp lên tường gần động cơ, giúp linh hoạt trong bố trí và đơn giản hóa lắp đặt. Công suất của dòng gắn tường trải từ khoảng 0,55 kW đến 250 kW (0,75 đến 350 HP) ở các mức điện áp 230 V, 380-480 V và 500-690 V.
• Thiết bị tiêu chuẩn có cấp bảo vệ IP21 (UL Type 1) phù hợp môi trường trong nhà, và có tùy chọn vỏ IP55 (UL Type 12) chống bụi và ẩm để lắp đặt ở môi trường khắc nghiệt hơn.
• Tất cả các thành phần cần thiết như bộ lọc EMC, cuộn kháng lọc hài và mạch hãm (brake chopper) đều đã được tích hợp sẵn trong biến tần ACS880-01, tạo thành một giải pháp “tất cả trong một” nhỏ gọn và kinh tế, không cần thêm tủ điện riêng cho các ứng dụng thông thường.

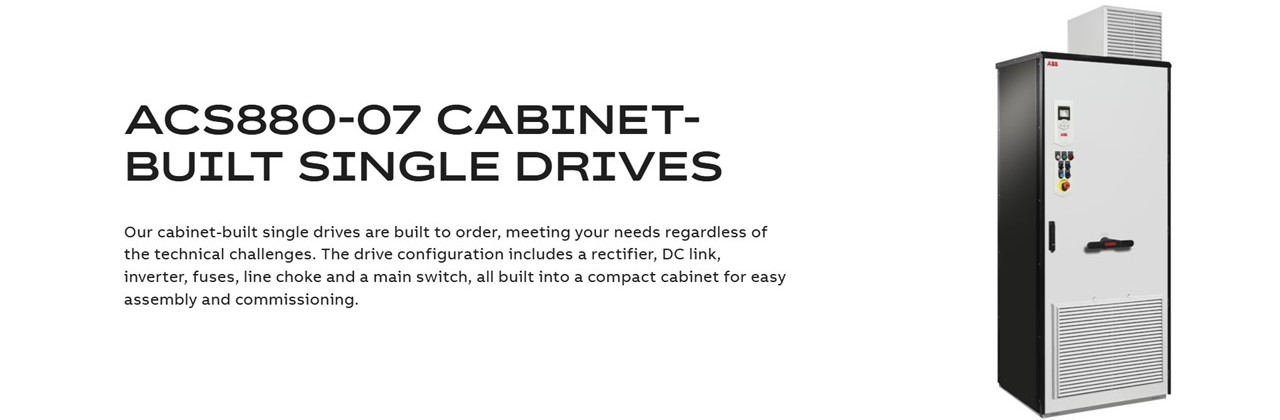

– Biến tần tủ tích hợp (cabinet-built):

• Với những ứng dụng công suất lớn, ABB cung cấp các biến tần ACS880 được xây dựng sẵn trong tủ (như ACS880-07).
• Các biến tần tủ này có công suất từ khoảng 45 kW lên đến 2800 kW (60 đến 3750 HP) cho phiên bản làm mát bằng không khí, thậm chí tới 6000 kW nếu sử dụng biến tần làm mát bằng chất lỏng (liquid-cooled).
• Tủ biến tần ACS880 tiêu chuẩn có cấp bảo vệ IP22 (đáp ứng môi trường trong nhà), và tùy chọn nâng cấp lên IP42 hoặc IP54 để sử dụng trong môi trường nhiều bụi hoặc ẩm ướt
• Nhờ thiết kế dạng tủ hoàn chỉnh, người dùng chỉ việc đấu nối nguồn và động cơ là có thể vận hành ngay, tiết kiệm không gian và thời gian lắp đặt.
• Các tủ ACS880 này đặc biệt hữu dụng cho những động cơ công suất lớn trong công nghiệp nặng, đảm bảo độ tin cậy và an toàn cao: mọi biến tần ACS880 trước khi xuất xưởng đều được ABB kiểm tra tải toàn phần để đảm bảo vận hành ổn định tối đa.

3. Module ACS880 (Drive modules dạng lắp tủ)

ACS880 Drive modules dạng lắp tủ.

Bên cạnh các biến tần dạng nguyên khối hoàn chỉnh, ABB còn cung cấp ACS880 drive modules – các module biến tần riêng lẻ dành cho mục đích tích hợp vào tủ điện của khách hàng hoặc nhà chế tạo máy. Các module ACS880 đã được tối ưu hóa để lắp ráp trong tủ của người dùng, giúp tạo nên hệ thống chất lượng cao với thiết kế gọn gàng và chi phí tối ưu. Dải công suất của module rất lớn, từ 0,55 kW đến 3200 kW tùy loại module (bao gồm cả module đơn và module đa). Tất cả các module ACS880 hoàn chỉnh đều có cấp bảo vệ chuẩn IP20 (dành để lắp trong tủ), nhờ đó giảm thiểu khối lượng công việc kỹ sư phải thiết kế thêm và đảm bảo an toàn cho hệ thống tủ tích hợp.

Module ACS880 bao gồm đầy đủ các thành phần của một biến tần (từ chỉnh lưu, DC bus đến nghịch lưu) trong dạng module. Đối với các module công suất cao, ABB còn thiết kế sẵn bánh xe và vị trí đấu nối tối ưu để việc di chuyển, lắp đặt vào tủ của khách hàng được thuận tiện nhất. Các tùy chọn như gắn mặt tủ (flange mounting) cũng được hỗ trợ, cho phép bộ phận tản nhiệt tách biệt khỏi khoang điều khiển để tăng hiệu quả làm mát và độ bền cho điện tử công suất. Dòng module ACS880 rất phù hợp cho các nhà tích hợp hệ thống và OEM muốn tùy biến thiết kế tủ điều khiển theo nhu cầu riêng, đồng thời vẫn tận dụng được những ưu điểm của dòng ACS880 (hiệu suất cao, tính năng an toàn tích hợp, giao tiếp linh hoạt,…).

4. Biến tần đa module ACS880 (Multidrives)

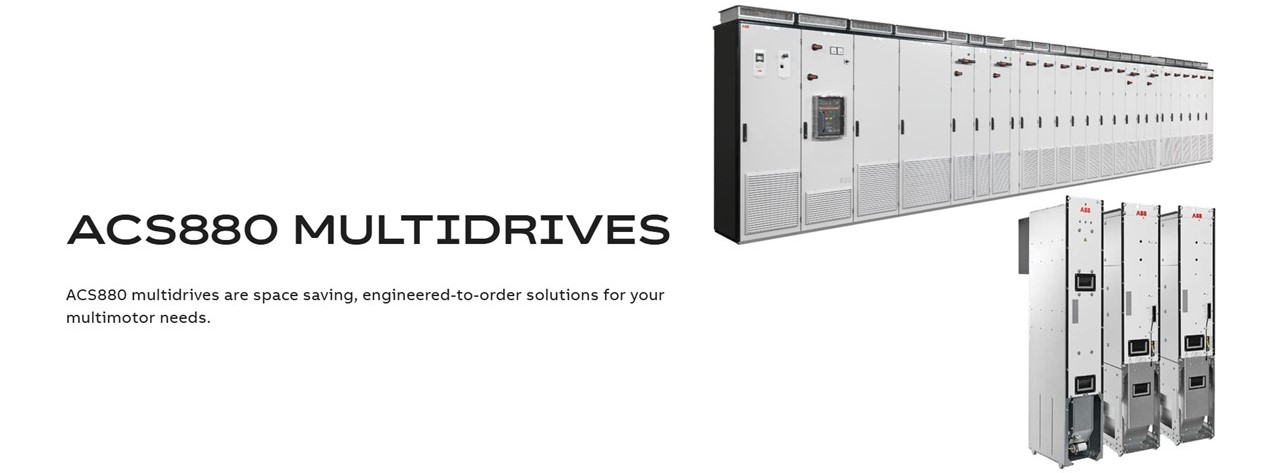

ACS880 đa module.

ACS880 multidrives là giải pháp biến tần đa module dùng chung một nguồn cấp – tức nhiều module biến tần cùng hoạt động trong một hệ thống tủ hợp nhất. Nguyên lý của hệ multidrive ACS880 dựa trên bus DC chung: các biến tần (inverter unit – INU) được nối chung vào một thanh cái DC, sử dụng chung một bộ nguồn chỉnh lưu đầu vào duy nhất (có thể là diode, hoặc bộ chỉnh lưu IGBT tích cực). Cấu trúc này cho phép hệ thống chỉ cần một điểm đấu nối nguồn AC duy nhất, đồng thời các biến tần có thể chia sẻ năng lượng với nhau – ví dụ năng lượng hãm từ một động cơ có thể được tái sử dụng để cấp cho động cơ khác thông qua DC bus chung, thay vì tiêu tán nhiệt lãng phí. Nhờ đó, giải pháp multidrive tiết kiệm năng lượng và tối ưu hiệu suất hệ thống cao hơn so với việc dùng nhiều biến tần đơn rời rạc.

ACS880 multidrives thường được thiết kế theo yêu cầu (engineered-to-order), với nhiều lựa chọn cấu hình linh hoạt để đáp ứng các tiêu chuẩn và nhu cầu đặc thù trong những ngành công nghiệp lớn. Hệ thống tủ đa mô-đun này cho phép tích hợp các chức năng an toàn và điều khiển tập trung cho toàn bộ nhóm động cơ một cách hiệu quả. Với thiết kế module hóa có mật độ công suất cao, tủ ACS880 multidrive có thể sắp xếp theo nhiều dạng (thẳng hàng, hình L, hình U, đặt lưng…) để phù hợp không gian lắp đặt.

Dòng multidrive ACS880 được ứng dụng rộng rãi trong các hệ thống nhiều động cơ cùng phối hợp trong một quy trình, chẳng hạn: dây chuyền máy giấy, máy cán thép, máy kéo sợi, băng tải lớn, cần trục, hệ thống cẩu cảng, giàn khoan,… – đặc biệt trong các ngành như thép, bột giấy, dầu khí, khai khoáng, hàng hải, ô tô, nhà máy điện nơi đòi hỏi giải pháp truyền động trung tâm mạnh mẽ và tin cậy. Hệ ACS880 multidrive có công suất hệ thống lên đến 6000 kW và tích hợp sẵn các module từ chỉnh lưu đến inverter, hỗ trợ cả giải pháp tái sinh năng lượng và giảm sóng hài tương tự các biến tần đơn của dòng ACS880.

5. Biến tần tái sinh năng lượng (Regenerative)

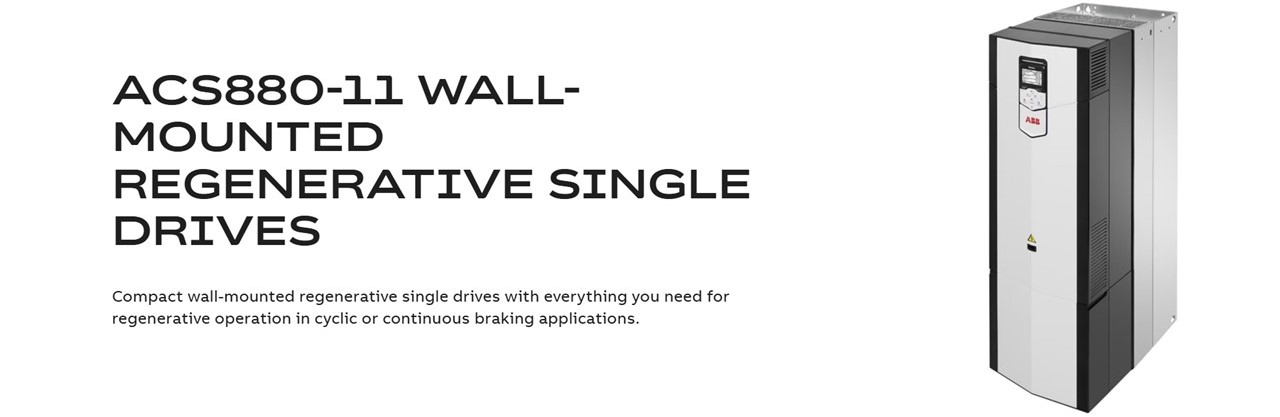

Biến tần tái sinh năng lượng (Regenerative).

ACS880 regenerative drives là biến tần tích hợp khả năng tái sinh (hồi tiếp) năng lượng về lưới điện. Thay vì tiêu tán năng lượng dư thừa dưới dạng nhiệt trên điện trở hãm, biến tần tái sinh ACS880 có thể chuyển đổi năng lượng hãm của động cơ trả lại vào mạng điện để sử dụng cho thiết bị khác hoặc trả về nguồn, từ đó đạt hiệu quả tiết kiệm năng lượng vượt trội. ACS880-11 (biến tần tái sinh gắn tường) và ACS880-17 (biến tần tái sinh dạng tủ) là những giải pháp hoàn chỉnh, nhỏ gọn cho các ứng dụng có chu kỳ phanh hãm thường xuyên hoặc liên tục. Tất cả những gì cần cho vận hành tái sinh đã được tích hợp bên trong thiết bị (bao gồm bộ chỉnh lưu tích cực và bộ lọc hài đầu vào), không cần lắp thêm bất kỳ điện trở xả hay bộ lọc ngoài nào. Nhờ thiết kế “all-in-one” này, việc lắp đặt trở nên nhanh chóng, tiết kiệm không gian và chi phí bảo trì (giảm bớt quạt làm mát, bớt phụ tùng điện trở).

Biến tần tái sinh ACS880 đặc biệt phát huy hiệu quả trong các ứng dụng như cẩu trục, thang máy, máy ly tâm, băng tải dốc, bàn thử nghiệm – nơi động cơ thường xuyên hãm và tạo ra năng lượng trả về. So với phương pháp hãm bằng điện trở cơ khí (biến năng lượng thành nhiệt), giải pháp tái sinh cho phép tận dụng lại năng lượng này, nhờ đó giảm tiêu thụ điện và giảm nhiệt thải ra môi trường làm mát. Ngoài ra, biến tần tái sinh ACS880 còn đạt hệ số công suất xấp xỉ 1, giúp cải thiện chất lượng điện năng và giảm chi phí bù công suất phản kháng.

Các model tái sinh của ACS880 cũng chính là biến tần ultra-low harmonic, nghĩa là khi hoạt động ở chế độ hồi năng lượng chúng đồng thời triệt tiêu gần như hoàn toàn sóng hài gây méo lưới (tương đương tính năng của dòng ULH). Nhờ những ưu điểm này, ACS880 regenerative drives giúp doanh nghiệp tiết kiệm năng lượng tối đa, giảm chi phí vận hành và thân thiện hơn với lưới điện.

6. Biến tần siêu giảm sóng hài (Ultra-low harmonic)

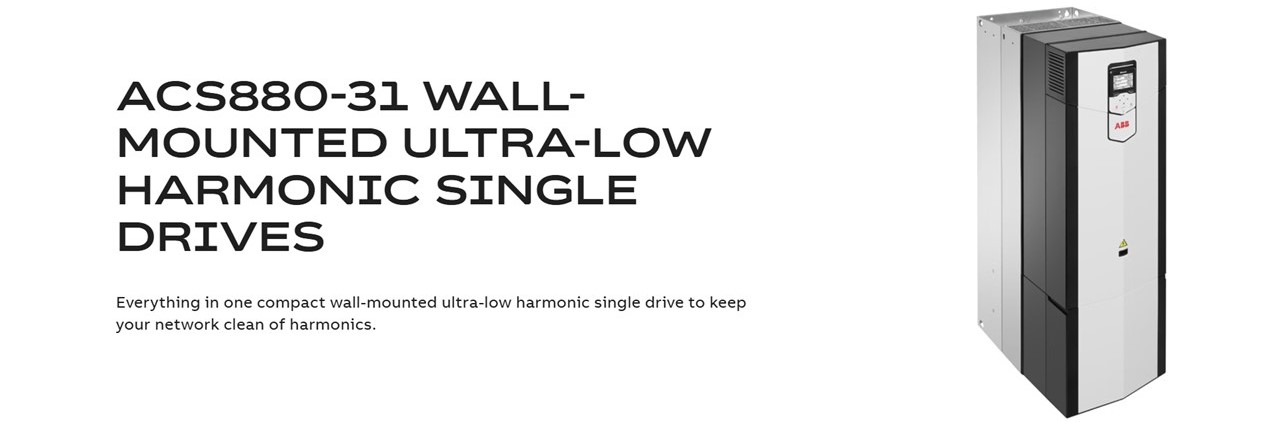

Biến tần siêu giảm sóng hài (Ultra-low harmonic).

ACS880 ultra-low harmonic (ULH) là dòng biến tần ACS880 với khả năng triệt tiêu sóng hài tối ưu mà không cần thiết bị phụ trợ. Nhờ tích hợp sẵn mạch phần cứng Active Supply Unit (chỉnh lưu tích cực IGBT) và bộ lọc hài tinh chỉnh bên trong, biến tần ULH của ABB khi vận hành tạo ra dòng điện có độ méo hài rất thấp, đáp ứng các tiêu chuẩn khắt khe về chất lượng điện áp như IEEE 519, IEC 61000-3-12…. So với biến tần thông thường, ACS880 ULH giảm đến 97% tổng mức độ biến dạng hài (THDi), với THD thường chỉ dưới 3% trong điều kiện lưới định mức. Kết quả là biến tần hầu như không gây ảnh hưởng tới các thiết bị nhạy cảm dùng chung lưới điện (như cảm biến, thiết bị y tế, viễn thông…), giúp tránh được các sự cố do nhiễu hài gây ra, đồng thời giảm tổn hao trên hệ thống điện (ít hao nhiệt trên cáp, máy biến áp) và tiết kiệm chi phí vận hành.

Một ưu điểm lớn của ACS880 ULH là thiết kế tích hợp “tất cả bên trong” – không cần dùng giải pháp đa xung (12, 18-pulse) hay lắp đặt thêm các bộ lọc hài rời bên ngoài như trước đây. Điều này giúp đơn giản hóa lắp đặt và tiết kiệm không gian, đặc biệt hữu ích khi cải tạo nâng cấp hệ thống trong không gian hạn chế. Biến tần ULH của ABB cũng đạt hệ số công suất xấp xỉ 1 nhờ bộ chỉnh lưu tích cực, nghĩa là sử dụng điện năng rất hiệu quả và không cần bù công suất phản kháng. Dòng ACS880 ULH có đầy đủ các model từ loại gắn tường đến tủ công suất lớn (ACS880-31 và ACS880-37), với dải công suất khoảng 5 kW đến 2500 kW (5 đến 3300 HP) ở các mức điện áp 380-480V và 500-690 VAC.

Đây là giải pháp lý tưởng cho những nơi yêu cầu cao về chất lượng điện và môi trường vận hành sạch – ví dụ: nhà máy sử dụng nhiều thiết bị điện tử nhạy cảm, cơ sở hạ tầng bệnh viện, sân bay, trung tâm dữ liệu, hoặc khi lưới điện tại chỗ yếu cần hạn chế tối đa sóng hài và sụt áp. Với ACS880 ULH, doanh nghiệp có thể an tâm vận hành thiết bị mà không lo nhiễu hài ảnh hưởng, đồng thời góp phần giảm tổn thất và nâng cao hiệu suất hệ thống điện tổng thể.

7. Thông số kỹ thuật tiêu biểu của ACS880

Một vài thông số kỹ thuật nổi bật của dòng ABB ACS880 (trích từ catalog sản phẩm):

• Dải công suất: Từ 0,55 kW (0,75 HP) đến 6000 kW (8050 HP) tùy model đơn hoặc hệ thống (Đáp ứng cả ứng dụng nhỏ và các hệ thống truyền động đa motor công suất rất lớn).

• Dải điện áp hoạt động: 230 V AC đến 690 V AC, 3 pha – phù hợp lưới hạ áp công nghiệp trên toàn thế giới.

• Hiệu suất điện: Đạt tới 97–98% ở công suất định mức (tùy phiên bản, biến tần tái sinh/giảm hài ~97%, loại tiêu chuẩn ~98%), giảm thiểu tổn hao năng lượng.

• Cấp bảo vệ: IP21 (UL Type 1) cho môi trường trong nhà; tùy chọn vỏ kín lên đến IP55 (UL Type 12) chống bụi và nước phục vụ môi trường khắc nghiệt.

• Môi trường làm việc: Nhiệt độ môi trường tới 40°C mà không cần giảm tải (đạt 50–55°C với giảm dòng định mức). Các phiên bản IP55 hoạt động tin cậy trong môi trường nhiều bụi, ẩm, thậm chí vùng nhiệt đới nóng.

• Tính năng tích hợp: An toàn SIL3 STO, giao tiếp Modbus RTU tiêu chuẩn, hỗ trợ mở rộng fieldbus (Profibus, Profinet, EtherCAT…) và các module I/O, encoder linh hoạt. Hỗ trợ bảo trì 9 năm không cần thay thế tụ điện (theo chuẩn của ABB).

• Chất lượng điện và năng lượng: Lựa chọn biến tần ultra-low harmonic cho tổng méo dòng THD <3%; lựa chọn biến tần regenerative để tiết kiệm năng lượng tối đa nhờ hồi năng lượng về lưới.

(Thông số chi tiết hơn vui lòng tham khảo catalog ABB ACS880 hoặc liên hệ kỹ thuật).

8. Kết luận

Dòng biến tần ABB ACS880 mang đến giải pháp truyền động toàn diện cho ngành công nghiệp, kết hợp hiệu suất cao, độ linh hoạt và khả năng tích hợp tương thích mọi hệ thống. Từ biến tần đơn lẻ cho đến các hệ thống đa mô-đun phức tạp, ACS880 đều đảm bảo đáp ứng tốt nhu cầu điều khiển động cơ, đồng thời giúp tối ưu hóa chi phí vận hành nhờ tiết kiệm năng lượng và giảm thiểu gián đoạn sản xuất. Với phong cách thiết kế hướng đến người dùng, dễ sử dụng và độ bền đã được khẳng định, ACS880 xứng đáng là giải pháp truyền động tin cậy cho doanh nghiệp của bạn.
